Инструкция по монтажу резиновых компенсаторов

апреля 21, 2018 в категории: Статьи

Тэги:

Инструкция по монтажу резинового компенсатора HELS КК-S (KK-K)



1. Монтаж резинового компенсатора в обязательном порядке должен проводиться в соответствии с инструкцией подготовленным  и прошедшим инструкцию персоналом

2. До начала монтажа необходимо провести визуальный осмотр резиновых компенсаторов и присоединительных конструкций на наличие возможных повреждений в процессе транспортировки и хранения. Необходимо очистить от инородных предметов внутреннюю его часть

3. При монтаже резиновых компенсаторов, оснащенных свободновращающимися стальными или чугунными фланцами следует соединить отверстия на фланцах с ответными фланцами на конструкции или трубопроводе,  установить прокладку и закрутить болтами или шпильками

4. Количество резиновых компенсаторов, установленных между двумя неподвижными опорами должно быть не больше одного. Расчетное тепловое расширение трубопровода должно быть меньше или равно рабочей компенсирующей способности резинового компенсатора

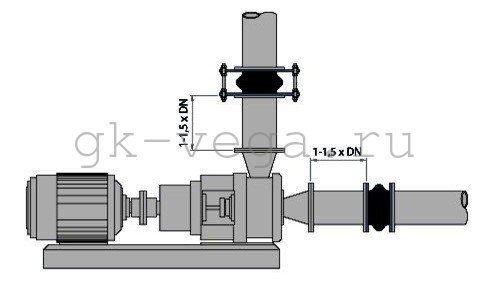

5. Место установки резиновых компенсаторов должно быть в непосредственной близости к одной из неподвижных опор, на расстоянии от опоры не более 2-х диаметров проходного сечения компенсатора. В противном случае необходимо производить его установку между двумя скользящими опорами.

6. Использования защитного экрана не освобождает от необходимости установки направляющих опор

7. В непосредственной близости к резиновому компенсатору следует устанавливать длинные скользящие опоры для устранения вероятности заклинивания.

8. Поверку на герметичность стоит проводить только после установки всех необходимых коммуникаций проекта

9. Применение резинового компенсатора с целью устранения несоосности соединяемых элементов уменьшает его компенсирующую способность, а также может вызвать его разрушение

10. Резиновый компенсатор не предназначен для компенсации крутящих моментов, поэтому необходима жесткая конструкция трубопроводов

11. При крановых работах не рекомендуется перемещать его за внутреннюю его часть, поскольку есть вероятность повреждения защитного слоя. Также не следует хранить их на фланцевой стороне

12. Нанесение на поверхность резиновых компенсаторов смазочных и лакокрасочных покрытий недопустимо и запрещено

13. При сварочных работах следует обеспечить защиту сильфона от возможных повреждений от раскаленного металла на его поверхность, резкой смены температуры, деформаций, загрязнения и т.д.

14. Для очищения резинового компенсатора следует применять обычную или воду на мыльной основе;

15. Резиновый компенсатор желательно устанавливать на видном месте с целью беспрепятственного визуального осмотра на наличие повреждений. При обнаружении трещин, вздутий, изменения цвета следует незамедлительно провести замену резинового компенсатора

16. Затягивание болтовых или шпилечных соединений при присоединении фланцевых резиновых компенсаторов должно осуществляться крест-накрест
